某超高層大廈占地面積4430㎡，總建筑面積81084㎡，其中地上面積59383㎡，地下建筑面積21701㎡。1~4層為商業，6-32層為辦公，地下5層，主要為停車庫、商業及設備用房，地上建筑高度149.7m，為一類高層公共建筑。本工程耐火等級地下室為一級，建筑主體耐火等級一級，裙房耐火等級一級。本工程設置的滅火系統和滅火設施有：室外消火栓系統、室內消火栓系統、自動噴水滅火系統、七氟丙烷氣體滅火系統、建筑滅火器配置。
消防水源為市政水源，水壓約為0.20MPa。本工程消防用水表后接入，采用 DN200給水管。

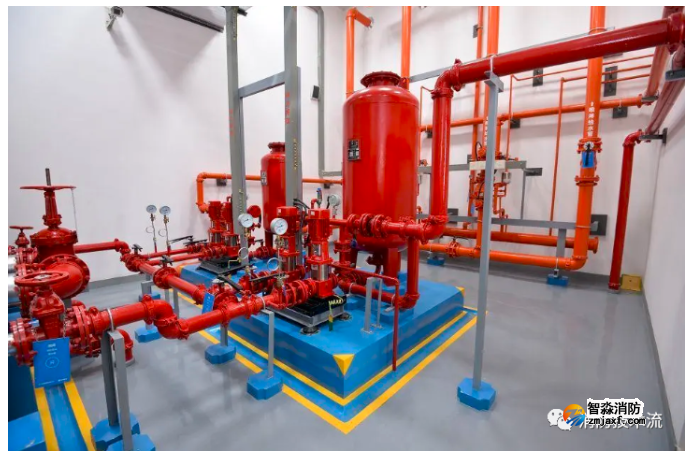

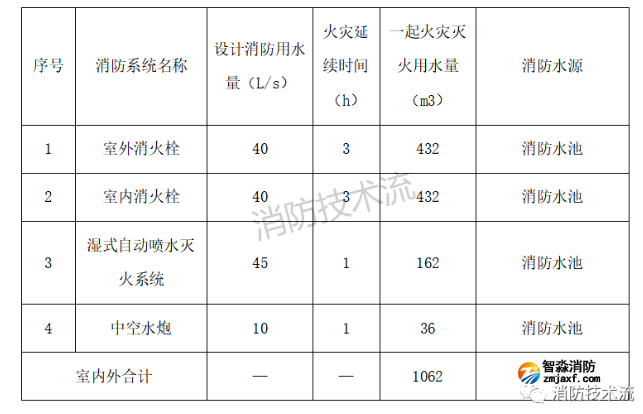

1 室外消防水池設于地下一層，儲存3個小時的室外消防用水量，有效容積432m3。消防水池設有取水口，吸水高度不大于6米。2 室內消防水池設于地下二層，儲存3個小時的室內消防用水量，有效容積630m3。4 高位消防水池有效容積50m3，最低有效水位標高99.70。5 消防水池、串聯轉輸水池、高位消防水池設置就地水位顯示裝置，在首層消防控制中心或值班室等地點設置顯示消防水池、串聯轉輸水池、高位消防水池水位的裝置，同時有最高和最低報警水位。消防水池的出水管保證消防水池的有效容積能被全部利用。消防水池設置溢流水管和排水設施，并采用間接排水。串聯轉輸水箱的溢流管連接到消防水池。高位消防水池的人孔以及進出水管的閥門等采取鎖具或閥門箱等保護措施。高位消防水箱的進、出水管設置帶有指示啟閉裝置的閥門。1.1 室外消火栓采用臨時高壓消防給水系統，在地下室設置消防水池及水泵，利用穩壓泵維持充水和壓力，經加壓后在建筑物周圍紅線范圍內，構成DN200環狀室外消防供水管，用閥門進行分段。1.3 地下二層消防水泵房內設置2臺消火栓加壓水泵，水泵采用自灌吸水，Q=40L/s ，H=50m，N=30kW，一用一備。穩壓泵：Q=15m3/h，H=60m，N=5.5kW，一用一備。1.4 室外消火栓布置：室外消火栓沿建筑周圍均勻布置，室外消火栓布置間距不大于120m，保護半徑不大于150m，并在建筑消防撲救面一側布置的室外消火栓數量不少于2個。連接市政的室外消防給水引入管在倒流防止器前設置一個室外消火栓。1.5管材及接口：室外消防管采用鋼絲網骨架塑料復合管，電熔連接。檢修閥門采用球墨鑄鐵閥門。室外所有管道均采用直埋敷設方式，管頂覆土不小于1.0米，且在冰凍線下0.3米。管道、管件及閥門的工作壓力為1.2MPa。室內采用臨時高壓消防給水系統。消防水經消火栓水泵加壓后與室內消火栓環通管連接，消火栓系統設置垂直和水平環網，并用閥門分成若干獨立段，以保證檢修時停用的豎管不超過1根。室內消火栓系統按系統工作壓力不大于2.40MPa，消火栓栓口壓力不大于1.0MPa；本工程室內消火栓系統從下向上分為 3 個區：低區：地下五層至地上十二層，由地下二層消防給水經減壓閥組減壓后供水。消火栓栓口出水壓力大于0.50MPa時采用減壓穩壓消火栓。由于高位消防水池的設置高度不能達到最不利點消火栓壓力要求，為保證消火栓管網壓力，故在屋面設置增壓穩壓設備補充水壓。

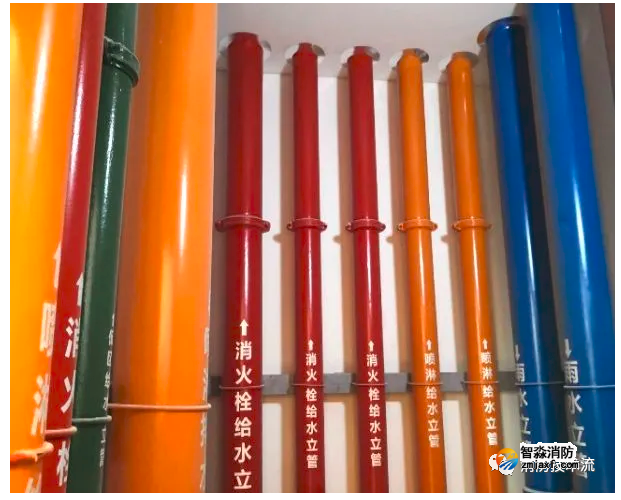

消火栓栓口出水壓力大于0.50MPa時采用DN65的減壓穩壓消火栓，其余的均采用DN65的室內消火栓。消火栓的水槍充實水柱按13m計算，消火栓口直徑為65mm，箱內配置Φ65mm L25m麻質襯膠消防龍帶一條，Φ65×19mm直流水槍一支、消防報警按鈕和指示燈各一只、Φ25mm消防卷盤一套。消防給水及消火栓系統的組件和設備應為符合國家現行有關標準和準入制度要求的產品。消火栓設在走道、樓梯附近等明顯易于取用的地方。包括設備層在內的各層及消防電梯前室均設置消火栓，按直線距離計算消火栓布置間距不大于30m，消火栓間距保證同層任何部位有兩股水槍充實水柱同時到達。室內消火栓系統設有3組地上式消防水泵接合器，消防車可通過消防水泵接合器向室內消防管網供水。地下二層消防水泵房內設置 2 臺消火栓加壓水泵，水泵采用自灌吸水，Q=40L/s ，H=160m，N=110kW，一用一備。二十三層消防水泵房內設置 2 臺消火栓加壓水泵，水泵采用自灌吸水，Q=40L/s ，H=95m，N=75kW，一用一備。二十三層消防水泵房內設置手抬泵接口。屋面穩壓泵：Q=15m3/h，H=32m，N=3.0kW，一用一備。消火栓泵由消火栓主泵出水管上的流量開關和壓力開關控制。消火栓箱附近設有按鈕，不作為直接啟動消防水泵的開關，作為發出報警信號的開關。當系統工作壓力≤1.20MPa時，采用熱浸鋅鍍鋅鋼管；當系統工作壓力＞1.20MPa時，采用熱浸鍍鋅加厚鋼管；當系統工作壓力＞1.60MPa時，采用熱浸鍍鋅無縫鋼管；管徑DN≤50mm采用螺紋和卡壓連接，DN＞50采用溝槽連接件或法蘭連接。閥門采用明桿閥門。管道、管件及閥門的工作壓力為1.2MPa。

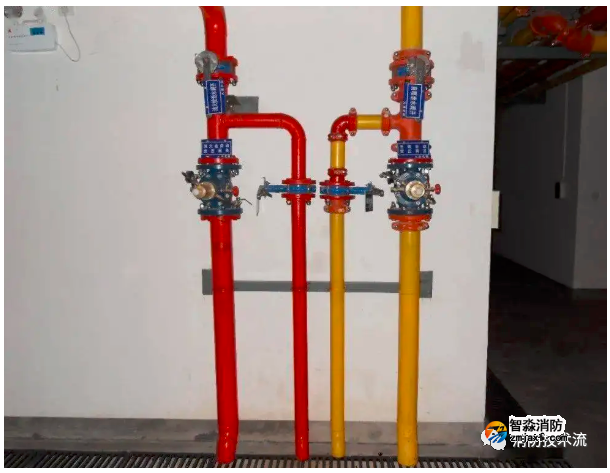

1 除不宜用水撲救滅火的房間外，均設置自動噴水滅火系統。2 濕式自動噴水滅火系統地下車庫按中危險II級設計，設計參數：噴水強度8L/min·m2，每個噴頭的保護面積不大于11.5m2，計算作用面積160 m2，噴頭流量系數K≥80，最不利點處噴頭工作壓力不小于0.10MPa。機械停車位采用側噴噴頭，噴頭流量系數K≥115。中庭等凈空高度8~12m的場所，噴水強度為：12 L/min·m2，作用面積為：160 m2，噴頭流量系數K≥115。其余場所按中危險Ⅰ級設計，設計參數：噴水強度6L/min·m2，每個噴頭的保護面積不大于12.5m2， 計算作用面積160 m2，噴頭流量系數K≥80。綜上，設計系統用水量為45L/s，火系統延續時間1小時。自動噴水滅火系統采用臨時高壓消防給水系統。自動噴水滅火系統采用串聯分區供水方式，共分3個區。控制系統工作壓力不小于0.1MPa，不大于1.2 MPa。低區：地下五層至地上四層，由地下二層消防給水經減壓閥組減壓后供水。中區：五層至二十二層，由地下二層消防給水供水。高區：二十三層至三十二層，由二十三消防給水供水。共15套濕式報警閥組，每一個報警閥組控制的噴頭不超過800只，報警閥組前的管網連成環網。由于高位消防水池的設置高度不能達到最不利點噴頭壓力要求，為保證自動噴水滅火系統管網壓力，故在屋面設置增壓穩壓設備補充水壓。自動噴水滅火系統設有3組地上式消防水泵接合器，消防車可通過消防水泵接合器向管網供水。地下二層消防水泵房內設置2臺噴淋加壓水泵，水泵采用自灌吸水，Q=45L/s ，H=160m，N=132kW，一用一備。二十三層消防水泵房內設置 2 臺噴淋加壓水泵，水泵采用自灌吸水，Q=30L/s ，H=95m，N=45kW，一用一備。二十三層消防水泵房內設置手抬泵接口。屋面穩壓泵：Q=15m3/s， H=32m，N=3.0kw，一用一備。6 噴頭選型：公共區域無吊頂部位設直立型噴頭，有天花吊頂處采用下垂型噴頭。噴頭的公稱動作溫度，吊頂、廚房內采用79℃，其它均采用68℃。高度大于800的天花內設上向噴頭，天花內動作溫度79℃，其余噴頭動作溫度68℃。7 火災發生時，噴頭感溫自動開啟噴水，濕試報警閥發出信號鳴鐘報警及向消防中心報警。除報警閥組控制的噴頭只保護不超過防火分區面積的同層場所外，每一個防火分區，每個樓層均應設置水流指示器和信號閥門。對于噴淋配水干管壓力大于0.4MPa的，采取減壓措施。當系統工作壓力≤1.20MPa時，采用熱浸鋅鍍鋅鋼管；當系統工作壓力＞1.20MPa時，采用熱浸鍍鋅加厚鋼管；當系統工作壓力＞1.60MPa時，采用熱浸鍍鋅無縫鋼管；管徑DN≤50mm采用螺紋和卡壓連接，DN＞50采用溝槽連接件或法蘭連接。閥門采用明桿閥門。自動供水滅火系統濕試報警閥進出口檢修閥門和水流指示器前檢修閥門采用信號閥。管道、管件及閥門的工作壓力為1.2MPa。本工程扶手電梯處的高大空間場采用大空間智能型主動噴水滅火系統，系統管網與噴淋管網公用，設計流量10L/s，火災延續時間1小時。單個水炮設計參數：射水流量5L/s，標準工作壓力0.6MPa，保護半徑20米。系統最不利點處共設置ZSS-25高空水炮2只。系統管網起端設水流指示器與信號閥，最不利點處設模擬末端試水裝置。由紅外探測組件自動控制；消防控制室手動控制；現場人工控制。本工程的發電機房控制室、發電機房儲油間、弱電機房、配電間、高低壓配電房、干式變壓器房、網絡機房等采用柜式七氟丙烷氣體滅火系統。木材、紙張、織物等固體表面火災，滅火浸漬時間不小于20min，滅火劑噴放時間不大于120S，噴口溫度不大于180°C；通訊機房、電子計算機房內的電氣設備火災，滅火浸漬時間不小于10min，滅火劑噴放時間不大于90s，噴口溫度不大于150°C；其他固體表面火災，滅火浸漬時間不小于10min，滅火劑噴放時間不大于120s，噴口溫度不大于180°C。滅火器配置場所危險等級為 嚴重 危險級，火災種類涉及A類、B類及E類(帶電)火災。其中商業、辦公用房等的火災種類為A類，地下停車庫的火災種類為A類及B類，變配電房等的火災種類為E類(帶電)。按照《建筑滅火器配置設計規范》（GB50140-2005），各層均設置手提式磷酸銨鹽干粉滅火器，每個滅火器設置點設 3 具 MF/ABC5 ，滅火器最大保護距離為A類為 15 米，B類為 9 米；變配電房、地下停車庫設置推車式磷酸銨鹽干粉滅火器，每個滅火器設置點設 1 具 MFT/ABC20 滅火器，最大保護距離為A類為 18 米。1 消防水泵設置手動啟停和自動啟動功能，并設置就地強制啟停泵按鈕和保護裝置，消防水泵不設置自動停泵的控制功能，停泵由具有管理權限的工作人員根據火災撲救情況確定；2 消防水泵在火災發生后，從接到自動啟泵信號到水泵正常運轉的時間不大于2min ，當消防水泵控制柜內的控制線路發生故障時，由有管理權限的人員在緊急時啟動，手動啟動消防水泵在報警5min 內正常工作；3 消防水泵由水泵出水干管上設置的低壓壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等信號直接自動啟動消防水泵。消火栓按鈕不作為直接啟動信號，只作為報警信號
1 消防泵房、地下室均設消防排水設施，地下室的消防排水設施與平時地面廢水排水設施共用，并按消防用電負荷的要求配電。2 消防電梯底部集水井的有效容積不小于2.00 m3，排水泵的排水能力不小于10L/s，排水泵設手動及自動控制裝置。3 噴淋系統末端試水裝置就近排入的排水設施（如：集水坑、排水溝、D100 的地漏、D75 排水管的拖布池），排水立管管徑不小于D75。附近沒有排水設施時設置專用排水設施，排水管徑DN100。4 報警閥處的排水立管管徑、地漏為D100。減壓閥處的壓力試驗排水管道直徑根據減壓閥流量確定，并不小于DN100。
