海灣主機多線制控制盤如何操作？

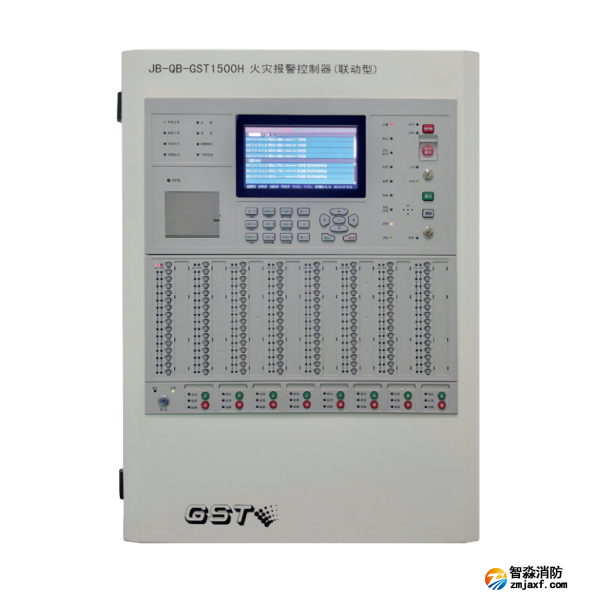

消防泵、排煙機、送風機等重要設備的控制應該使用多線制控制盤進行直接控制。多線制控制盤滿足國標《GB 16806-2006消防聯動控制系統》中的各項要求，每路輸出具有短路、斷路和接反故障檢測功能，并有相應的燈光指示，每路輸出均有相應的手動直接控制按鍵，整個多線制控制盤具有手動允許控制鎖，只有手動鎖處于允許狀態，才能使用手動直接控制按鍵。

7.2特點

多線制控制盤采用模塊化結構，由1塊LD-KZC-100卡及多塊KZK-100卡組成；LD-KZC-100卡包含自檢鍵及手動允許鎖；每塊KZK-100卡包含2路輸出。

JB-QG/QT-GST9000控制器的每個回路最多可以配接4塊多線制控制盤，每塊多線制控制盤具有14路輸出。每路輸出可分別控制1個被控設備，如果是控制啟、停雙動作設備，占用2路輸出，1路啟動，另一路停動。

7.3控制應用

7.3.1與GST-LD-8302C切換模塊接線說明

GST-LD-8302C模塊是控制盤控制點與被控設備之間的轉換接口，無論控制盤輸出為脈沖方式或電平方式，每路均需接一只GST-LD-8302C模塊，GST-LD-8302C模塊對外端子如圖7-1。

圖7-1

圖7-1中C+、C-分別與多線制KZK-100卡的C+、C-相連接， COM、NO、NC、AN、N與被控設備相連接，其中NO、NC為無源輸出常閉、常開觸點，COM為公共端，觸點容量為5A、AC220V或5A、DC24V；AN、N為有源動作信號回答端，可接AC220V常開觸點；A1、A2為無源動作信號回答端。

7.3.2控制應用舉例

a.用多線制一路輸出控制設備示意圖如圖7-2。

圖7-2

b.一只GST-LD-8302C切換模塊與消防水泵接線示意圖如圖7-3（電平輸出方式）。

圖7-3

c.對需啟、停雙命令控制的設備需占用兩路多線制，一路做啟動控制，另一路做停動控制，輸出設備為脈沖輸出方式。用控制盤兩路輸出控制設備示意圖如圖7-4。

d.兩只GST-LD-8302C切換模塊與消防水泵接線示意圖如圖7-5（脈沖輸出方式）。

圖7-5

7.4布線

圖7-6

其中：

C1+、C1-、C2+、C2-（最多14路）：控制盤輸出端子。

布線要求：控制盤對外控制點接線宜采用BV銅芯導線，導線截面積≥1.0mm2。

7.5結構特征

7.5.1面板說明

7.5.1.1  LD-KZC-100卡

LD-KZC-100卡具有自檢鍵、手動允許/禁止鎖以及對應的指示燈，如圖7-7，含義分別如下：

圖7-7

（1）自檢鍵：用于檢查控制盤面板上的指示燈是否正常。

（2）手動允許/禁止鎖：用于選擇手動啟動方式。

（3）手動允許指示燈：綠色，當手動鎖處于允許狀態時，此燈點亮。

7.5.1.2  KZK-100卡

KZK-100卡面板設有2路控制功能，每一路有4只指示燈、1只按鍵，如圖7-8所示，含義分別如下：

圖7-8

（1）工作燈：綠色，正常上電后，該燈亮。

（2）故障燈：黃色，該路外控線路發生短路、斷路和輸出信號極性接反故障時，該燈亮。

（3）命令燈：紅色，控制盤向外發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。

（4）反饋燈：紅色，當控制盤接收到反饋信號時，該燈點亮。

（5）按鍵：此鍵按下，向被控設備發出啟動或停動的命令。

7.6內部結構說明

LD-KZC-100卡與KZK-100卡通過10P數據線連接，其結構連接圖如圖7-9所示。

圖7-9

7.6.1使用及操作

7.6.1.1  按鍵操作

?手動允許鎖：處于“允許”位置時，可通過KZK-100卡上的按鍵完成對外接設備的直接啟動及停動控制；處于“禁止”位置時，按鍵無效，對于啟、停雙動作設備，能實現停動控制。

?啟動操作：按下KZK-100卡上的按鍵，對應輸出線路上發出啟動命令，“命令”指示燈點亮；如果收到被控設備反饋信號，“反饋”指示燈點亮，如果發出啟動命令后10s內未收到反饋信號，“命令”指示燈閃動。

?停動操作：當輸出設置為持續輸出方式時，當“命令”指示燈點亮時，再次按下按鍵，對應輸出線路上停止輸出啟動命令，“命令”指示燈熄滅，被控設備將停止動作；輸出設置為脈沖輸出時，當“命令”指示燈點亮時，再次按鍵無作用，停動操作應按下對應的停動按鍵（由另一路定義）。

注意：

?輸出設置為脈沖輸出時，按鍵操作需要保持3秒以上，以保證有足夠寬度的脈沖輸出。

?操作一次按鍵操作完成后，需等3秒鐘以后才能再次操作該按鍵，否則可能操作無效。

?平時應將手動鎖設置為“禁止”狀態，以免誤操作。

7.6.1.2自檢

多線制盤可以單獨進行指示燈自檢，按下LD-KZC-100卡上“自檢”鍵，可點亮多線制盤上所有指示燈，松開后恢復；多線制盤的指示燈也隨控制器的自檢操作進行自檢，自檢時指示燈點亮3秒后自動恢復。

7.6.2功能設定

7.6.2.1 輸出方式設定

多線盤的輸出可設置為“持續”輸出方式或“脈沖”輸出方式。當設備為脈沖方式啟動時，需用兩路控制設備的啟動與停動；當設備為電平方式啟動時，只需用一路進行控制。具體的設置方法如下(如圖7-10)。

每個KZK-100卡具有兩路輸出，卡上的XS1、XS2分別為路和第二路的輸出方式設置插針（位置如圖7-9所示）。將短路塊插在插針上使其短接表示將該路多線制的輸出方式設定為“電平”方式；將短路塊取下表示將該路多線制的輸出方式設定為“脈沖”方式。

圖7-10

上圖中，XS2插上了短路塊，即第二路多線制的輸出方式為“電平”方式；XS1未插短路塊，即路多線制的輸出方式為“脈沖”方式。

控制盤出廠設置為電平輸出方式。

7.6.2.2  KZK-100卡編號設定

每塊KZK-100卡的均有自身的編號，用來標示在多線制盤上的位置，與LD-KZC-100卡相鄰的為1號，按位置依次排列，設置方法如下：XS3、XS4和XS5為編號設置插針（位置如圖7-9所示），設置方式采用二進制編碼方式，編碼設置如表7-1。

表7-1

卡編號 1 2 3 4

卡短路塊設置示意圖

卡編號 5 6 7

卡短路塊設置示意圖

7.6.2.3  LD-KZC-100卡編號設定

同一個控制器上可以接4個多線制盤，多線制盤有自身的編號，由LD-KZC-100卡上XS5和XS6編號設置插針來設置，從1號開始，依次設置；設置方式采用二進制編碼方式，編碼設置如表7-2。

表7-2

LD-KZC-100卡編號 1 2 3 4

短路塊設置示意圖

7.7維修

1.發生故障時應首先檢查外部接線是否正確，然后檢查內部電路。

2.不點名：撥碼開關設置錯誤，LD-KZC-100卡元器件損壞。

3.某一路故障燈亮：檢查相應路輸出端是否有短路、斷路現象。

4.手動方式不啟動：如所有路均不啟動，檢查手動鎖是否在允許狀態或損壞，如某一路不啟動，檢查相應路KZK-100卡。
